- 公路涉水桥梁防洪标识GSF-1
详细信息
适用范围：1-10 材质：不锈钢烤漆 型号：GSF-1 宽度：30-100 厚度：1mm 基础保障设施设置技术要求
(公路涉水桥梁防洪标识)
一、水位线划分标准及取值方法
防洪标识水位一般可划分为历史*大洪水位、安全运行基准水位和设防警戒水位。
1.设防警戒水位是涉水桥梁可能开始出现险情，并随着水位的 持续上涨，险情将增加。无特殊情况时，设防警戒水位应按《公路桥 涵设计通用规范》(JTG D60-2015)表3.2.9中规定的洪水频率取 值乘以2得到的对应洪水频率推算取得。对于山区涉水桥梁，设防 警戒水位应按《公路桥涵设计通用规范》(JTG D60-2015)表3.2.9 中规定的桥涵设计洪水频率取值乘以4得到的对应洪水频率推算取得 。
2.安全运行基准水位是保证涉水桥梁安全运行的*高水位。安全运行基准水位应按《公路工程水文勘测设计规范》(JTG C30-2015)6.5节中规定的设计水位计算方法确定。其中，设计流量应 按照桥梁设计文件中给出的设计流量取值，河床断面参数应按照设 置防洪标识前开展的河床断面测绘结果确定。
3.历史*大洪水位是桥址所在处历史上发生的*大洪水位。有水文资料的地区，历史*大洪水位应根据水利部门提供的资料取值，无水文资料地区的历史*大洪水位可根据桥梁结构上遗留的洪痕、地方志记载或附近年长者回忆确定。
二、防洪标识字体、文字刻度尺寸和颜色要求
1. 防洪标识字体宜采用B 型交通标志字体。同一防洪标识内的文字字体应统一。
2. 防洪标识中水位刻度文字高度不应小于5cm, 分级水位线标注文字高度不应小于7cm。
3. 防洪标识中水位刻度的宽度不应小于2cm, 分级水位线宽度 不应小于10cm 。 当防洪标识设置在桥墩上时，分级水位线应环绕 桥墩一周。

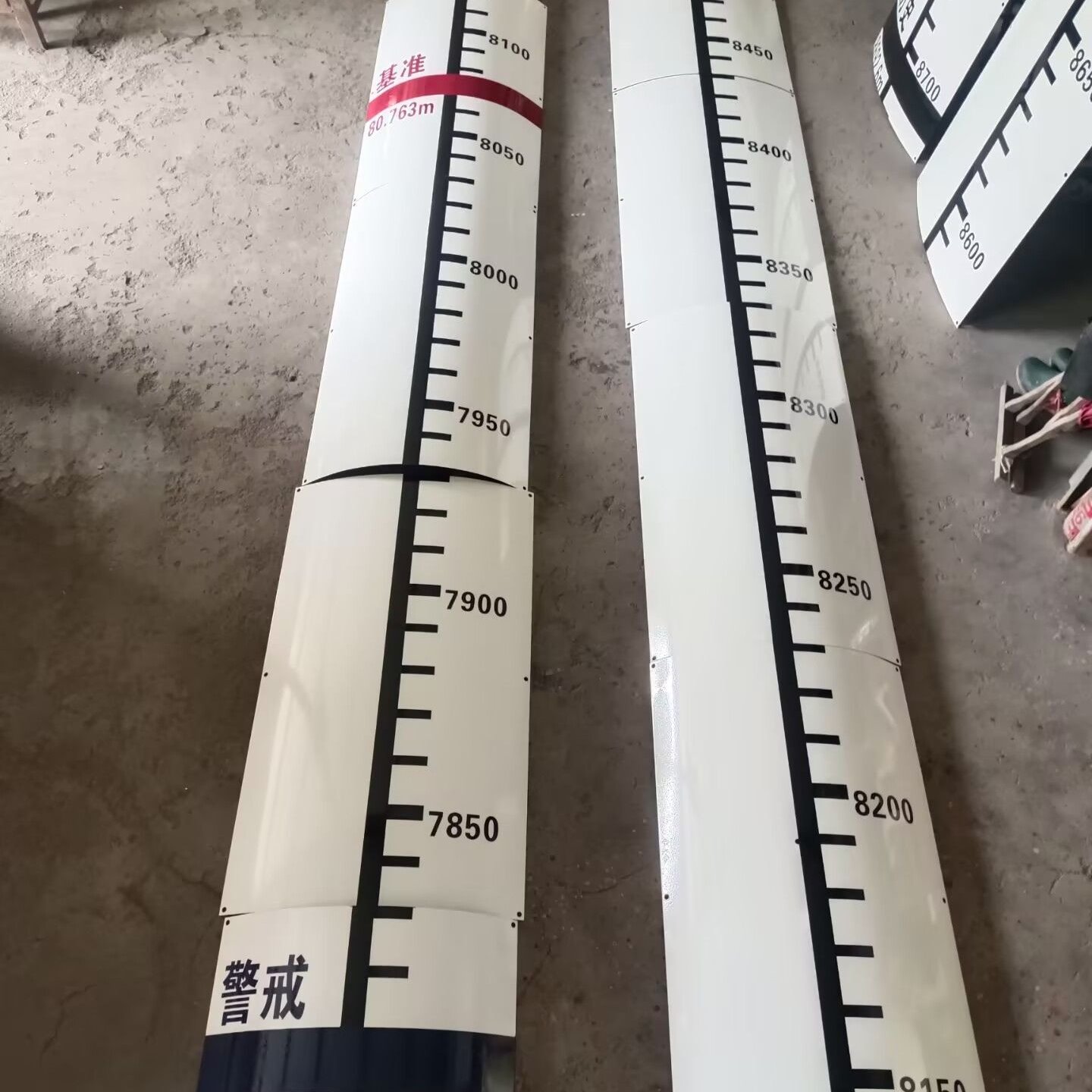

4.分级水位线标注文字中，设防警戒水位标注文字应为深蓝 色，标注可简写为“警戒”;安全运行基准水位标注文字应为红色，标 注可简写为“基准”;历史*大洪水位标注文字应为黑色，标注可简 写为“历史”。防洪标识背景颜色应为白色。

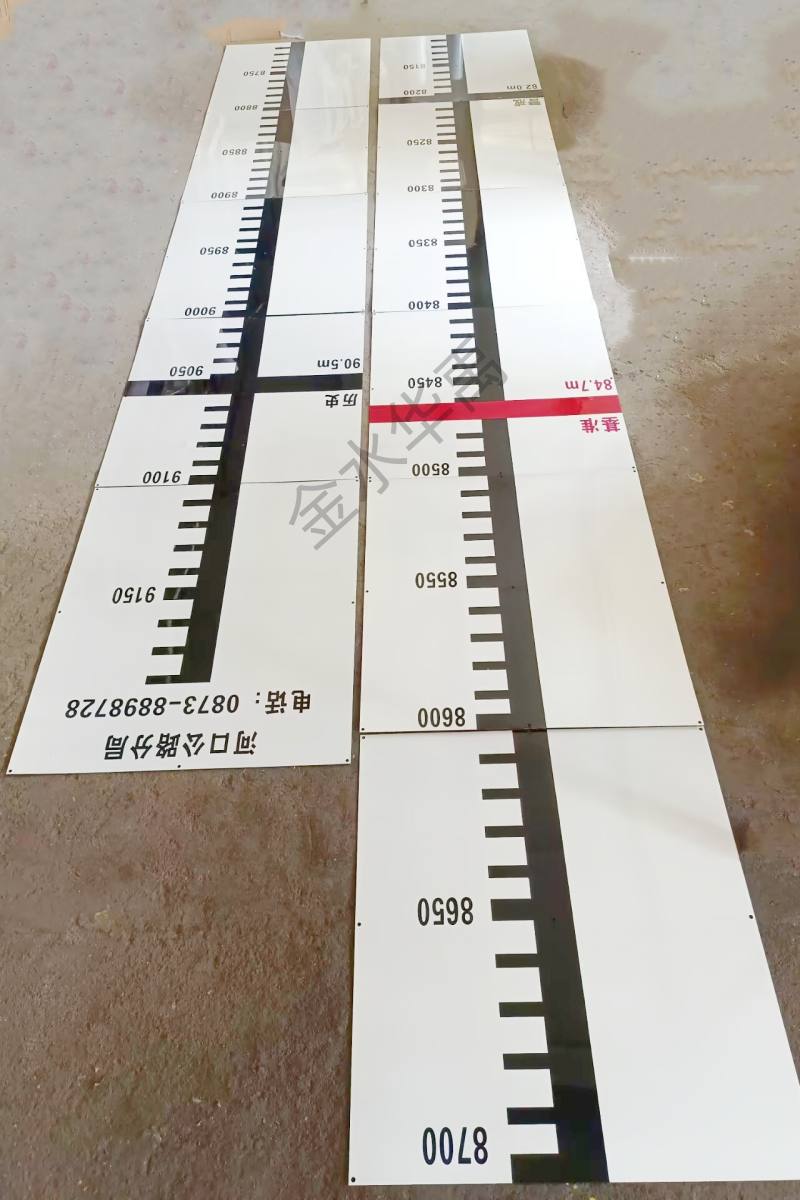

5. 防洪标识顶部应标注公路管养部门名称及联系电话。
三、防洪标识规格和安装要求
1.防洪标识应采用反光、防污涂料涂刷在不锈钢板表面制成标识板。
2.防洪标识水位刻度的*小刻度不宜大于50cm。
3.防洪标识观读范围应高于历史*大洪水位和安全运行基准 水位的较高者0.5m 以上，低于设防警戒水位0.5m 以下。
4.防洪标识应设置在桥墩、桥台、桥头锥坡护坡等涉水构件的
醒目位置，方便公路巡查人员观察的位置。
5.防洪标识应采用螺栓、焊接等方式固定在桥梁构件上，不得 采用粘贴方式固定。
四、公路涉水桥梁防洪标识例图
公路涉水桥梁防洪标识例图如图1所示。
图 1 公路涉水桥梁防洪标识例图
五、汛期应急管控措施
1.当桥下水位超过设防警戒水位线，应及时发布预警信息并安 排专人24小时值守，每小时记录水位变化情况，并加强沿线涉水桥 梁巡检。必要时实施交通管制，限制或禁止车辆通行。
2.当桥下水位超过安全运行基准水位线时，应及时启动应急预 案并保持专人值守，每30分钟记录水位变化，并对桥梁进行交通封 闭和交通疏导，水位回落到安全运行基准水位线以下并有继续下降 趋势时，可视现场情况开放交通。
-
-
